電子皮帶秤

更新時間：2018-05-28 15:48:44點擊次數：3365次

電子皮帶秤，動態累計誤差小于±0.50％，適用于工業企業的稱重過程控制，如檢測生產量，控制產品的定量裝載和監測庫存等場合。為工廠自動控制和現代化管理提供重要的數據信息。

系統組成

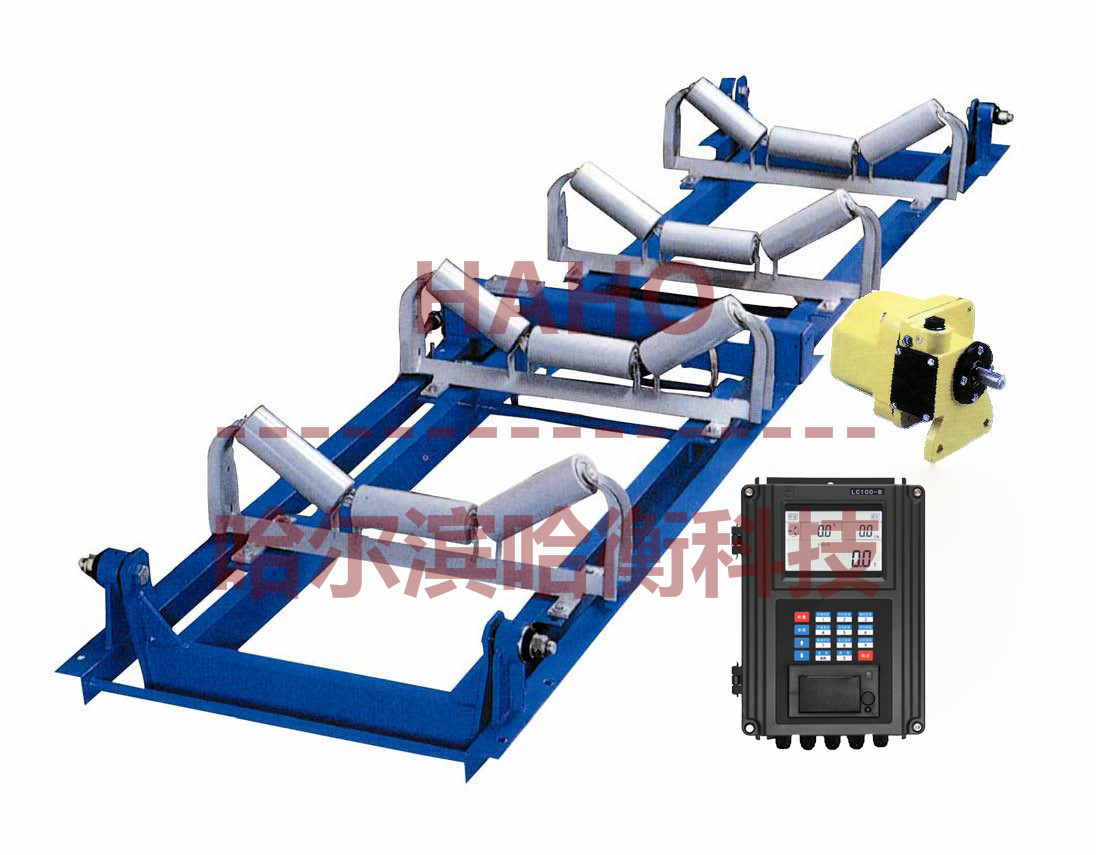

電子皮帶秤由四部分組成：ICS-14B型稱重橋架，稱重傳感器，60-12C型速度傳感器及測速滾筒，稱重控制器。

稱重橋架

電子皮帶秤稱重橋架在雙杠桿上裝有二組托輥，采用兩只拉式傳感器中間支承，外側支承采用無磨擦耳軸支點。有效克服偏載對精度的影響，這種封閉裝置可以防震、防潮、防腐及防止物料堆積，因而在惡劣的環境中不發生使用刀口裝置和軸承裝置帶來的問題。稱重橋架的主梁采用矩形鋼管，這使整個稱重橋架具有足夠剛性、較小的自重、外表積灰面積達到最低。為了保證整個系統的穩定性，高精度電阻應變片式傳感器安裝于受拉部位，以減少非線性誤差。

皮帶電子稱重系統的稱重橋架可以直接裝在各種不同寬度的皮帶輸送機架內，位于上下皮帶之間，不占用空間高度，它是一個已在工廠組裝好的整體，可以迅速方便地安裝和校準。該稱重橋架適應皮帶寬度從400-2000mm。

稱重傳感器

ICS-14B系列電子皮帶秤均采用拉式電子應變式稱重傳感器。

主要技術指標如下：

◇ 外殼：“S”型密封保護

◇ 非線性：<0.03%FS

◇ 非重復性：<0.01%FS

◇ 蠕變：<0.02%FS

◇ 零點輸出：±1%

◇ 在最大流量下，傳感器彈性體施力點位移不大于0.2mm

◇ 溫度靈敏度：間隔：0.0008%FS/oF

零點：0.0015%FS/oF

◇ 滯后誤差：0.02％

◇ 靈敏度誤差：±0．1％

◇ 過載能力：傳感器容量的150％

測速傳感器60-12C、60-12B

測速傳感器安裝在尾部滾筒，測速大直徑滾筒或測速滾輪上，測速滾筒/滾輪安裝在回程皮帶的上表面，消除了皮帶打滑造成的影響。該測速傳感器為數字式無炭刷脈沖發生器，皮帶運行時，速度傳感器發出一系列速度脈沖，每一個脈沖代表皮帶行程的一個單位長度，脈沖頻率和皮帶速度成正比。

外殼材質為鑄鋁，能適應于露天工作環境

交流脈沖發生器不需要調整或更換炭刷

無碳刷式交流脈沖發生器，不需調整、校準，免維修　

最新的軟連接技術，更有效地保證了測速精度，且大大提高了設備的使用壽命

200B稱重控制儀表

◆ 采用32位CPU及24位A/D，加快了運行速度，提高了計量精度；

◆ 皮帶秤的所有數據均顯示在高亮度的四行真空熒光屏上；

◆ 菜單式面板操作方式，符合人們的計算機操作習慣；

◆ 在皮帶秤有關數據被改變時，可保留原有數據供查詢，以減少人為的失誤；

◆ 提供多層次的口令保護，以方便不同的用戶；提供線性補償，使皮帶秤在額定載荷的25％到100％時精度相同；

◆ 可選模擬輸出，用于料流、重量或速度顯示；

◆ 可選模擬輸出延時，以便實際控制使用；

◆ 可選模擬輸入輸出板（一路或兩路電壓、電流輸入輸出），以便控制或作補償使用；

◆ 可選RS-232/RS-485通訊板，從該硬件設置上即可選擇兩種方式中的其中一種;

◆ 200系列儀表有200A型、200B型供用戶選用；

100型稱重儀表

◆ 顯示器為雙屏數碼顯示，上屏顯示累計量，下屏顯示瞬時流量；

◆ 數輸入輸出采用按鍵，以指令代碼形式調出，例如：01P代表零點值；

◆ 遠程計數采用觸點及無觸點兩種方式可選，無觸點時輸出為直流24V信號；

◆ 可選通訊板為上位機通訊時使用，通訊方式為RS-485標準口；

◆ 可選電流輸出板，輸出為標準0-20mA或4-20mA信號；

◆ 可選打印擴展板，輸出接口可連接mp或pp系列并行口打印機。

服務保障：汽車衡|地秤|地磅|地衡保修一年終身維護。

哈衡科技生產20噸，30噸，40噸，60噸，80噸，100噸，120噸，150噸，200噸等不同噸位、不同尺寸可定制。

欲了解電子皮帶秤價格及更多皮帶電子秤選型推薦，歡迎撥打0451-51808960 83150012
